Cockpit Docking Station

€ 300,00

CONDIVIDI

Compatibile con:

Cockpit Docking Station

Il centro del tuo sistema  avionico integrato

La  Cockpit Docking Station permette di installare il navigatore aeronautico portatile AvMap EKP V nel cockpit, e di collegarlo a molteplici dispositive esterni in contemporanea.

La Cockpit Docking Station è concepita per utilizzare l’EKP V come parte della strumentazione di base di bordo, trasformandolo nel centro del tuo sistema avionico integrato.

 La  Cockpit Docking Station include 4 porte USB, 2 porte seriali, entrata Audio video (NTSC e PAL) , uscita Audio. L'antenna GPS esterna è inclusa nella confezion

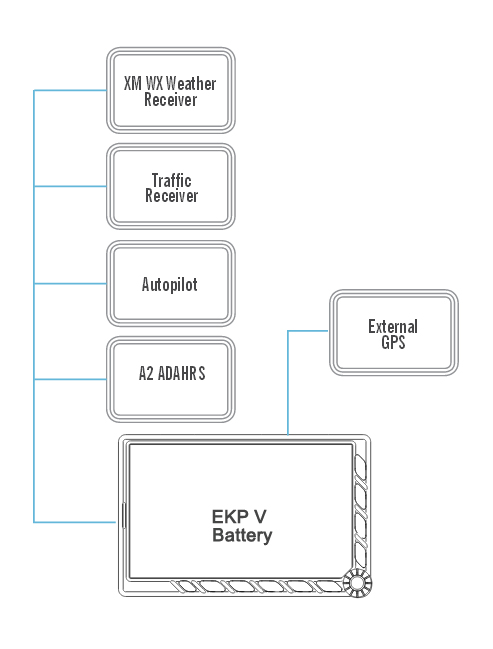

Connessioni multiple in contemporanea

La Docking Station trasforma l’ampio schermo da 7” dell’EKP in un vero display multifunzionale  display e flight information system.
Se posizionato all’interno della Docking Station,  EKP V viene alimentato dal sistema elettrico del velivolo e si può connettere a diversi dispositive di bordo contemporaneamente: ,


• Ricevitore GPS
• ADAHRS
• Autopilota
•  Ricevitore Traffico
• Video camera or Enhanced vision system
•  Ricevitore Meteo
• Altri strumenti.







Multimedia: Video sul tuo EKP V

La Cockpit Docking Station include un’entrata Audio video input (NTSC / PAL) che ti permette di collegare l’EKP V a una video camera ce visualizzare il video sull’ampio schermo da 7”, una funzione molto utile per i tail-draggers, o voli di monitoraggio!







Connessioni Sicure


Quando è posizionato nella docking station, l’ EKP V viene alimentato attraverso il dal sistema elettrico del velivolo con un connettore a prova di vibrazione AVG 16.
Una delle porte USB viene alimentata la batteria interna dell’ EKP V per assicurare il funzionamento anche in caso di mancanza di alimentazione elettrica.




Vista frontale

Connessioni:
• Conenttore Pogo Pin
• Interruttore di Sicurezza
• Fusibile da 3A per l'alimentazione esterna

Vista retro







Schema connessioni seriali



Connessioni DB 15

• 4 x USB 2.0
(1 x alimentata da batteria interna dell’EKP V),
• 2x  porte seriali
(1 x RS-232, 1 x livelli TTL ),
• Audio IN,
• Audio OUT,
• Video IN
( PAL /NTSC)
• Push-To-Talk



Contenuto della confezione


• Docking Station con gabbia metallica per il montaggio
• Antenna esterna GPS (con connettore USB)
• Cover protettivo di plastica
• Manuale, viti e dima per la foratura del pannello



Installazione


1.Tagliare il pannello utilizzando la dima fornita nella scatola. Dimensioni: 165,4 x 106,8 mm ( linea di taglio)

2. Connettere e fissare il DB-15 sul retro della CDS.

3. Connettere i fili alla morsettiera della versione standard (o saldarli al connettore DB-15 nella versione OEM) seguendo lo schema connessioni.

4. Connettere i cavi USB e fissarli con la placca di sicurezza.

5. Inserire la docking station nel foro e assicurarla con la staffa posteriore. Spingere la staffa posteriore al centro e fletterla fino a che è possibile stringere le viti.

6. Connettere e assicurare i cavi sul retro della CDS per evitare vibrazioni o stress meccanico sulle connessioni.

7. Alloggiare EKP V.




Come alloggiare EKP V


1. Inserire l'EKP V nel cradle agganciando per primo il lato con il connettore Pogo Pin
2. poi premere dal lato opposto.
3. Infine chiudere il gancio di sicurezza.

EKP V si accenderà automaticamente.




Cockpit Cradle kit  o  Cockpit Docking Station ?

AvMap offre due soluzioni per l'integrazione di EKP V a pannello:


  • > Integrazione semplice con il Cockpit Cradle Kit : alimentazione e connessione all'antenna GPS

  • > Connettività avanzata con la  Cockpit Docking Station: 4 connessioni USB, 2 seriali, audio input e output,  video input.
